الدرس التاسع: REVOLVED OBJECTS الأجسام الملفوفة.

الرسم بالأسفل تظهر جسم ملفوف, وسنقوم برسمه.
في الأتوكاد 2006 أمرين رسم الأسطح والأجسام الملفوفة الأول هو revsurf أو إدارة السطح ويقوم بصنع أسطح ثلاثية الأبعاد عن طريق مجموعة معقدة من الأسطح ثنائية الأبعاد المدموجة في بعضها, الثاني هو revolve ويقوم بصنع جسم صلب ثلاثي الأبعاد أو solid object , الطريقة التي تتبعها تعتمد علي النتيجة التي تريدها.
في مثالنا الحالي عندنا جسمين يحتاجان طريقتين للرسم.
Lampshade أو مظلة اللمبة هي جسم مجوف, بمعني أنها ستكون سطح فقط, سطح ملفوف.
Lamp base أو قاعدة المصباح هي جسم صلب أو solid object .
الأمر revsurf سيستخدم لصناعة مظلة اللمبة, أما الأمر revolve سيستخدم لصناعة القاعدة.
أبداء رسم جديد مستخدم القالب acad.dwt .
أصنع طبقتين واحدة للمظلة وواحدة للقاعدة وسماهما SHADE و BASE و أعطهما لونين مختلفين وليكن أحمر وأخضر علي التوالي.
أجعل ال BASE هو المستوي الفعال.

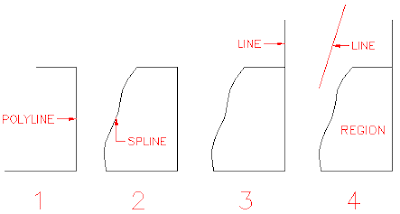

أستخدم أمر polyline وأرسم شكل علي هيئة حرف “C” مقلوب بخط راسي 10 وحدات وخط أفقي أي طول تريده, أنت المصمم الآن.
استخدم أمر ال spline وهو أمر مشابه للأمر line .
صل النهايتين للخطوط polyline .
ارسم خط رأسي كما هو موضح بالرسم.
أرسم خط مائل.
استخدم أمر REGION واصنع منطقة من الجزء الذي يمثل المظلة, لا تضمنها الخط الرأسي العلوي.
الآن صدق أو لا تصدق لقد رسمت كل شيء تحتاجه في هذا الدرس, كل ما عليك فعله بعد ذلك أن تستخدم أوامر التعديل modifying commands .
في البداية ستعمل علي خلق مظلة اللمبة, قبل ذلك عليك أن تعدل أثنين من متغيرات الأتوكاد وهما SURFTAB1 و SURFTAB2 وهما المسؤلان عن كم facets سيكون عندك في السطح.
الرقم الأصلي يكون 6 مما سيجعل المظلة تبدو غير دائرية وإنما مضلعة, الرقم الذي ستختاره سوف يؤثر علي سرعة الكمبيوتر في عرض المجسم وكذلك سيؤثر علي إلي أي مدي سيكون المجسم حوافه دائرية أو ملساء.

ضع SURFTAB1 إلي 24.
ضع SURFTAB2 إلي 2.

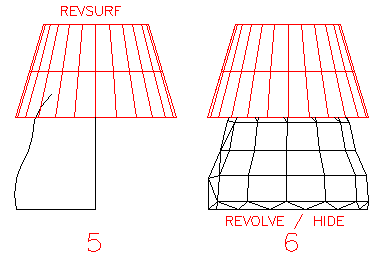

الآن أنت مستعد لرسم المظلة, أبدا باستخدام ألأمر REVSURF .
سطر الأوامر سيبدو كالأتي

Command: revsurf
Current wire frame density: SURFTAB1=24 SURFTAB2=2
Select object to revolve: (أختار الخط المائل ليمثل خط المظلة )
Select object that defines the axis of revolution: (أختار الخط الراسي )
Specify start angle <0>: <enter><br />Specify included angle (+=ccw, -=cw) <360>: <enter><br /></enter></360></enter></0>
مبرووووووووووك.
الآن سنصنع القاعدة.
استخدم الأمر revolve .
سطر الأوامر سيبدو كالتي.

Command: للإدارةREVOLVE
Current wire frame density: ISOLINES=4
Select objects: <أختار المنطقة > 1 found
Select objects:
Specify start point for axis of revolution ordefine axis by [Object/X (axis)/Y (axis)]: O
Select an object: <أختار الخط الراسي فوق القاعدة >
Specify angle of revolution <360>:
