الدرس الثامن: MORE ABOUT EXTRUDING المزيد عن الأمر EXTRUD .


يمكننا عمل إكسترود بزاوية وعلي مسار للجسم.
أحد الأمثلة الشائعة لعمل الأكسترود علي مسار هو رسم الأنابيب أي نعم لن تستخدم التايبر أو الزاوية لكنها علي الأقل موجودة.

EXTRUDING ALONG A PATH إكسترود علي مسار:

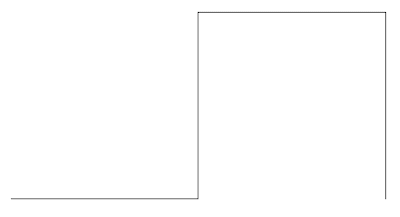

أرسم POLYLINE من from 0,0 to 120,0 to 120,120 to 240,120 to 240,0 .

أعمل تكبير أو Zoom ستجد الرسم كما يلي


الان قم بتنفيذ الأمر FILLET واختر نصف القطر 24.

سيصبح الرسم كما يلي



ما سنقوم به هو رسم خط أنابيب قطره 12 ومحورة خو الخطوط المرسومة بأعلى, او بتعبير أخر سنعمل إكسترود لدائرة قطرها 12 علي المسار الذي يمثله الخطوط السابقة.

قم برسم دائرة في نهاية الخطوط اليمني وأجعل قطرها 12.

وألان سنقوم بتدوير الدائرة حول محور X بمقدار 90 درجة أي سنقوم بالتدوير بشكل ثلاثي الأبعاد, وسنستخدم لذلك الأمر ROTATE3D .

أتبع سطر الأوامر التالي

Command: ROTATE3D
Current positive angle: ANGDIR=counterclockwise ANGBASE=0
Select objects: <أختر الدائرة > 1 found
Select objects:
Specify first point on axis or define axis by
[Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: X الدوران حول محور
<0,0,0>: <اختر اخر نقطة في الخطوط ال POLYLINE >
Specify rotation angle or [Reference]: 90 زاوية الدوران

لابد وان تظهر دائرتك علي شكل خط بعد تدويرها كالرسم التالي

الآن إلي الجزء السهل سنختار الأمر EXTRUDE .

سنحدد الدائرة ونضغط إنتر.

سنكتب P لاختيار المسار ثم نختار الخط.

سطر الأمر يجب أن يبدو كما يلي


Command: EXT
EXTRUDE
Current wire frame density: ISOLINES=4
Select objects: <أختر الدائرة > 1 found
Select objects:
Specify height of extrusion or [Path]: P
Select extrusion path or [Taper angle]: <أختر الخطوط >

اختر الأمر SW Isometric وشاهد الرسم.


أختر ألأمر HIDE وشاهد الرسم.

EXTRUDING WITH A TAPER إكسترود مع تابر أو زاوية:



الرفع بزاوية يعطيك خيارات جديدة في الرسم ثلاثي الأبعاد.

أرسم مستطيل إبعاده 100*100.

إكسترود المستطيل بإرتفاع 50 وزازية 45.

سطر الأوامر لابد وأن يبدو كما يلي

Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 0,0
Specify other corner point or [Dimensions]: 100,100

Command: EXT
EXTRUDE
Current wire frame density: ISOLINES=0
Select objects: <أختر المستطيل > l
1 found
Select objects:
Specify height of extrusion or [Path]: 50
Specify angle of taper for extrusion <0>: 45

الرسم لابد وان تبدو كما يلي
