في هذا الدرس ستقوم برسم جسمين, الجسم الأول هو الجسم الموجود في الدرس الثاني ( الرسم الأيزومتري)
الرسم بطريقة الواير فرام هو ابسط الطرق في الرسم ثلاثي الأبعاد ومع ذلك ليس هو المستخدم بكثرة.
الخطوات:
أبدا الرسم باختيار رسم جديد باستخدام acad.dwt .
أعمل طبقة أو لاير جديد سميه OBJECT ثم أعطيه اللون الأخضر وأجعل هذا هو اللاير الذي تعمل عليه الآن.
أستخدم أمر line وأبدا برسم المسقط الأمامي أو الشمال من النقطة (0, 0, 0) .
أنهي العمل برسم الدائرة.
Copy أستخدم أمر النسخ لنسخ ما رسمته في اتجاه 2" بوصة من محور Z . عندما يسألك عن نقطة الأساس-base point -أستخدم أي نقطة ثم أنسخ بالنسبة لنقطة الأصل بكتابة @0, 0, 2 .
الآن حول زاوية الرؤية إلي SW Isometric .
لاحظ أنك الآن عندك المقدمة والخلفية قد تم رسميهما.
أستخدم endpoint Osnap لتوصيل الأركان.
أحفظ ما رسمته تحت أسم wireframe1.dwg .

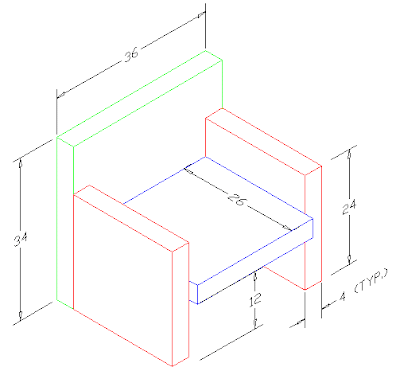

و الأن إلي الرسمة التالية :
أبداء الرسم باختيار رسم جديد باستخدام acad.dwt .
أصنع ثلاث طبقات layers وسمها SIDES , SEAT , و BACK وأعطهم ثلاث ألوان مختلفة ولتكن أحمر أزرق وأخضر علي التوالي.
أبداء العمل من أي نقطة و لتكن (0,0,0) .
أختار الطبقة BACK .
أرسم المستطيل وأبعاده 36*4 الأول ثم ارفعه بالأمر copy عن طريق اختيار نقطة الأساس (0,0,0)
أختار الإزاحة للنسخ تناسبية مع نقطة الأساس بكتابة @0,0,34
كرر العمل مع جميع المستطيلات الأخرى وأوصل بين المستطيلات بشكل مناسب عن طريق الأمر Line.
احفظ العمل باسم WIRE-FRAME .
الرسم بطريقة الواير فرام هو ابسط الطرق في الرسم ثلاثي الأبعاد ومع ذلك ليس هو المستخدم بكثرة.
الخطوات:
أبدا الرسم باختيار رسم جديد باستخدام acad.dwt .
أعمل طبقة أو لاير جديد سميه OBJECT ثم أعطيه اللون الأخضر وأجعل هذا هو اللاير الذي تعمل عليه الآن.
أستخدم أمر line وأبدا برسم المسقط الأمامي أو الشمال من النقطة (0, 0, 0) .
أنهي العمل برسم الدائرة.
Copy أستخدم أمر النسخ لنسخ ما رسمته في اتجاه 2" بوصة من محور Z . عندما يسألك عن نقطة الأساس-base point -أستخدم أي نقطة ثم أنسخ بالنسبة لنقطة الأصل بكتابة @0, 0, 2 .
الآن حول زاوية الرؤية إلي SW Isometric .
لاحظ أنك الآن عندك المقدمة والخلفية قد تم رسميهما.
أستخدم endpoint Osnap لتوصيل الأركان.
أحفظ ما رسمته تحت أسم wireframe1.dwg .
و الأن إلي الرسمة التالية :
أبداء الرسم باختيار رسم جديد باستخدام acad.dwt .أصنع ثلاث طبقات layers وسمها SIDES , SEAT , و BACK وأعطهم ثلاث ألوان مختلفة ولتكن أحمر أزرق وأخضر علي التوالي.
أبداء العمل من أي نقطة و لتكن (0,0,0) .
أختار الطبقة BACK .
أرسم المستطيل وأبعاده 36*4 الأول ثم ارفعه بالأمر copy عن طريق اختيار نقطة الأساس (0,0,0)
أختار الإزاحة للنسخ تناسبية مع نقطة الأساس بكتابة @0,0,34
كرر العمل مع جميع المستطيلات الأخرى وأوصل بين المستطيلات بشكل مناسب عن طريق الأمر Line.
احفظ العمل باسم WIRE-FRAME .
