الرسم بالطريقة الأيزومترية هو ابسط الطرق لرسم الرسومات ثلاثية الأبعاد.
ويتم الرسم هنا بطريقة الرسم ثنائي الأبعاد أي بإستخدام أوامر الرسم ثنائي الأبعاد فقط (أو تقريبا فقط).
سوف نقوم برسم الشكل العلوي فأتبع الخطوات التالية:
أدخل الأمر ISOPLANE في سطر الأوامر أو أستخد المفتاح F5 لتفعيل امر الرسم الأيزمتري
سوف يذكر لك الاتوكاد اي مسقط تتعامل معه الأن مثلا Current isoplane: Right
سوف يطلب منك الـوكاد تحديد المسقط الذي تريد العمل عليه Enter isometric plane setting [Left/Top/Right]
أختر مثلا رسم المسقط العلوي بكتابة Top في سطر الأوامر أو ادخل الحرف T أختصارا ل توب

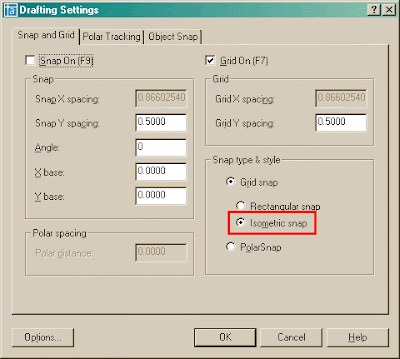

قبل أن تفعل أي شيء اخر قم بالدخول علي Osnap setting ومن النافذة التي ستظهرلك اختار Isometric Snap ثم أضغط اوك.
و ألان أبداء برسم المسقط العلوي, وتجاهل رسم الدائرة الأن.
عند الأنتهاء اضغط F5 للتحويل المستوي ال الأيزو متري لمستوي الشمال وكمل الرسم.
عند الأنتهاء اضغط F5 للتحويل المستوي ال الأيزو متري لمستوي اليمين وكمل الرسم.
والأن لرسم الدائرة نختار الأمر ellipse ثم نختار حرف ال I لإختيار رسم أيزو متري والباقي عليك.
سيسأل أحد الأذكياء لماذا أخترنا رسم قطع ولم نختار رسم دائرة مع العلم أن الهدف هو رسم دأئرة , السبب هو أن الدائرة ترسم في الفراغ أو في العالم ثلاثي الأبعاد علي شكل قطع ناقص لأنها تظهر للعين علي شكل قطع ناقص.
لاحظ أن الرسمة مازالت ثنأية الأبعاد ولم تصبح بعد ثلاثية ولكننا غششنا البرنامج وجعلناها تبدو ثلاثية الأبعاد.
ويتم الرسم هنا بطريقة الرسم ثنائي الأبعاد أي بإستخدام أوامر الرسم ثنائي الأبعاد فقط (أو تقريبا فقط).
سوف نقوم برسم الشكل العلوي فأتبع الخطوات التالية:
أدخل الأمر ISOPLANE في سطر الأوامر أو أستخد المفتاح F5 لتفعيل امر الرسم الأيزمتري
سوف يذكر لك الاتوكاد اي مسقط تتعامل معه الأن مثلا Current isoplane: Right
سوف يطلب منك الـوكاد تحديد المسقط الذي تريد العمل عليه Enter isometric plane setting [Left/Top/Right]
أختر مثلا رسم المسقط العلوي بكتابة Top في سطر الأوامر أو ادخل الحرف T أختصارا ل توب
قبل أن تفعل أي شيء اخر قم بالدخول علي Osnap setting ومن النافذة التي ستظهرلك اختار Isometric Snap ثم أضغط اوك.
و ألان أبداء برسم المسقط العلوي, وتجاهل رسم الدائرة الأن.
عند الأنتهاء اضغط F5 للتحويل المستوي ال الأيزو متري لمستوي الشمال وكمل الرسم.
عند الأنتهاء اضغط F5 للتحويل المستوي ال الأيزو متري لمستوي اليمين وكمل الرسم.
والأن لرسم الدائرة نختار الأمر ellipse ثم نختار حرف ال I لإختيار رسم أيزو متري والباقي عليك.
سيسأل أحد الأذكياء لماذا أخترنا رسم قطع ولم نختار رسم دائرة مع العلم أن الهدف هو رسم دأئرة , السبب هو أن الدائرة ترسم في الفراغ أو في العالم ثلاثي الأبعاد علي شكل قطع ناقص لأنها تظهر للعين علي شكل قطع ناقص.
لاحظ أن الرسمة مازالت ثنأية الأبعاد ولم تصبح بعد ثلاثية ولكننا غششنا البرنامج وجعلناها تبدو ثلاثية الأبعاد.
